Prezentacja Hydraulicznego Zestawu Podłączeniowego (HZP) we współpracy z kotłami podajnikowymi TAURUS
Wysoka sprawność kotłów TAURUS powyżej 82%, powoduje zwiększenie wymagań w zakresie konieczności zapewnienia odpowiedniej temperatury pracy kotła w zakresie:
Spełnienie powyższych wymogów w pewny i niezawodny sposób realizuje jedynie kocioł TAURUS wyposażony w Hydrauliczny Zestaw Podłączeniowy w skrócie HZP.
W skład HZP wchodzą między innymi:
- Zawory kulowe (możliwość szybkiej wymiany pompy)
- Filtr siatkowy
- Zawór zwrotny
Niezależnie od powyższego kotły TAURUS w mocach do 37kW (nie dotyczy kotła ŻUBR) są wyposażone w odpowiedni rodzaj regulatora pogodowego oraz czujniki przewodowe dostarczone wraz z kotłem:
Zestaw podłączeniowy nie zawiera urządzeń do stworzenia układu grzewczego (np. pompy obiegowej) gdyż wielkość pompy powinna zostać dobrana przez projektanta lub instalatora. Pompa w zależności od sposobu zabezpieczenia układu grzewczego i kotła, powinna być zainstalowana na zasilaniu lub powrocie kotła(patrz zalecenia producenta w DTR i na stronie internetowej www.kotly-taurus.pl) . Pompa powinna być elektrycznie podłączona do regulatora w kotle, bez możliwości jej okresowego wyłączania podczas sezonu grzewczego.
Zadaniem HZP jest zoptymalizowanie pracy kotła:
Wyeliminowanie w sposób istotny zagrożenia kondensacji pary wodnej w kotle, która w połączeniu ze spalinami i nagarem na ściankach kotła, powoduje powstawanie roztworu kwasu siarkowego i przyspieszony proces korozji wymiennika kotła (w tym czopucha i komina).
A najważniejsze, uzyskanie zadowolenia użytkownika z komfortu, obsługi kotła i instalacji grzewczej.
Jak działa HZP we współpracy z regulatorem ST 480 - T w kotle TAURUS.

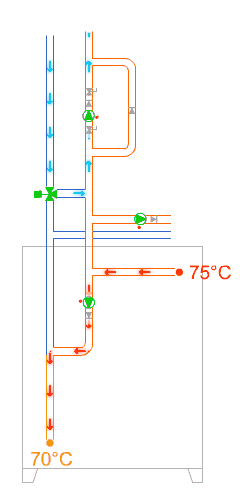

Rozruch układu grzewczego.
W tym okresie kocioł pracuje w priorytecie temperatury pracy kotła
(od +60 °C do +80 °C)

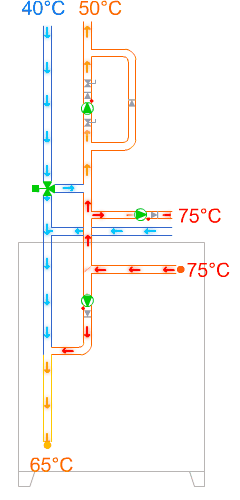

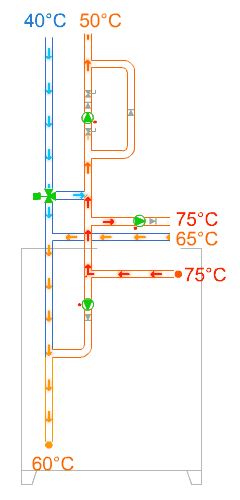

Po rozgrzaniu budynku.
Po osiągnięciu przez kocioł stałego zadanego parametru (od +60 °C do +80 °C), dla podstawowego obiegu grzewczego istnieje możliwość wyboru opcji regulacji temperatury z ręczną lub pogodową (automatyczną) regulacją.
Automatyka pogodowa ma możliwość dokonania następujących funkcji:
Szczegóły dotyczące pracy HZP we współpracy z kotłem TAURUS są w DTR kotła
Dlaczego warto stosować HZP ?
Korzyści płynące z montażu HZP w kotłach TAURUS
Zastosowanie w kotłach Taurus Hydraulicznego Zestawu Podłączeniowego (HZP) nie powoduje absolutnie żadnych negatywnych skutków dla Użytkownika, Instalatora, lecz wyłącznie ogromne korzyści.
Jeżeli ktoś uważa inaczej, to po zaznajomieniu się z przedłożonym opisem oraz dokładnym zapoznaniem się z DTR i literaturą fachową, prosimy o pisemną opinię na ten temat. Opinię należy przedłożyć na forum o HZP.
Oczywiście opinia nie powinna przedkładać, że negatywną stroną jest potencjalne zagrożenie braku ewentualnych zleceń od klientów z powodu, że wymienniki kotłów Taurus z HZP nie będą szybko ulegać przekorodowaniu.
Zastosowane w HZP innowacyjne rozwiązania techniczne, wychodzą naprzeciw zaleceniom zawartym w normach, przepisach prawa budowlanego, literaturze fachowej i producentów kotłów.
Kotły z HZP to wyłącznie same korzyści dla Użytkownika, Instalatora, Serwisu gwarancyjnego i Producenta.
Jest faktem, że kotły Taurus wraz z HZP są najlepszym i optymalnym rozwiązaniem na występujące częste problemy z zawilgoceniem, przyspieszoną korozją kotła, czopucha i komina, oraz utrudnioną obsługą kotłów, co eliminuje do minimum następujące istotne zagrożenia.
Zawilgocenie powierzchni wymiennika kotła, a nawet wydostawanie się wody z popielnika kotła na skutek zjawiska kondensacji oraz złej pracy kotła, co faktycznie często występuje w postaci roztworu kwasu siarkowego i stwarza istotne duże zagrożenia:
Dlaczego kotły z HZP są w stanie poradzić sobie z takimi opisanymi zagrożeniami?
1. Zawilgocenie kotła nawet w postaci wydostawania się wody z wymiennika kotła, co prowadzi do przyspieszonego procesu korozji kotła, czopucha i komina.
Siarka zawarta w paliwie w połączeniu z wodą wytwarza roztwór kwasu siarkowego, co jest przyczyną korozji każdej stali kotłowej i żeliwa.
Aby przeciwdziałać temu negatywnemu zjawisku, kocioł z HZP realizuje następujące właściwe funkcje:
2. Szybkie zanieczyszczenie wymiennika kotła, czopucha i komina sadzą oraz nagarem, co prowadzi do takich negatywnych zjawisk jak obniżenie sprawności kotła, zwiększenie zużycia paliwa, zadymienie kotłowni i konieczność codziennego czyszczenia kotła.
Zanieczyszczenie kotła w postaci sadzy i nagaru ma swoje podłoże w tworzeniu się na ściankach wymiennika kotła zawilgocenia, do czego przyczyniają się frakcje pochodzące z procesu spalania oraz za niska temperatura w kotle poniżej +50°C. Prowadzi to do braku zjawiska samoczyszczenia wymiennika kotła.
Aby przeciwdziałać temu negatywnemu zjawisku kocioł z HZP realizuje następujące funkcje – patrz pkt.1.
3. Zadymienie kotłowni pomimo wykonania kotłowni oraz montażu kotła wraz z instalacją dymową, zgodnie z normami i zaleceniami Producenta kotła.
Jeżeli zatem została wykonana prawidłowa wentylacja grawitacyjna (nawiewno-wywiewna) kotłowni, oraz kocioł wraz z czopuchem podłączono do prawidłowej instalacji kominowej, to jedną z głównych przyczyn zadymienia kotłowni może być za słaby ciąg kominowy. Aby przeciwdziałać temu negatywnemu zjawisku kocioł z HZP realizuje następujące funkcje – patrz pkt. 1.
Podczas procesu spalania, temperatura spalin musi wynosić ponad +160°C, co jest jedynie do osiągnięcia, gdy kocioł pracuje w temperaturze powyżej +60°C (na zasilaniu kotła).
Uwzględniając niekorzystne geograficzne położenie budynku i występujące ciśnienie atmosferyczne, ciąg kominowy można efektywnie poprawić, poprzez zwiekszenie temperatury spalin, a więc podwyższenia stałej pracy kotła do temperatury +80°C (na zasilaniu kotła).
4. Niezadawalający proces spalania paliwa, co jest uzależnione przede wszystkim od jakości paliwa, lecz również od stworzenia w kotle optymalnych warunków procesu spalania.
Poza możliwością ustawienia czasu i częstotliwości podawania paliwa, istotne jest zapewnienie w palenisku jak najwyższej temperatury.
Aby umożliwić spełnienie tego warunku, kocioł realizuje dodatkowo następujące funkcje – patrz pkt.1.
Właściwe i ekologiczne spalanie paliwa, wspomaga w dużym stopniu stale nagrzany wymiennik kotła powyżej +60°C, a najlepiej +80°C.
5. Podczas montażu instalacji kotła w kotłowni wraz z oprzyrządowaniem, jak również w okresie eksploatacji kotła, dochodzi bardzo często do błędów w sposobie skonfigurowania ustawienia i regulacji układu pracy kotła w tym wad w funkcjonowaniu samego oprzyrządowania (jak pompa, zawór mieszający, czujniki itp.).
Doprowadza to do wielu problemów w eksploatacji kotła oraz ograniczonych możliwości zdefiniowania przyczyn tych problemów.
Aby wykluczyć powyższe mankamenty, kocioł z HZP praktycznie całkowicie wyklucza te problemy w następujący sposób:
W tym przypadku Użytkownik musi ponownie uruchomić kocioł i jeżeli błąd uwidoczniony na wyświetlaczu programatora nie zostanie fizycznie usunięty, kocioł ponownie się wyłączy po 24 godzinach pracy.
6. Nieuzyskiwanie przez kocioł możliwie jak najlepszego odbioru ciepła (z procesu spalania opału), a tym samym wysokiej wymaganej sprawności kotła.
Jest ewidentnym faktem, iż w przypadku zastosowania przepływu pompowego w kotle, uzyskuje się polepszenie o min. 10% odzysku ciepła poprzez wymiennik.
Aby było to stale zapewnione, kocioł wraz z HZP realizuje następujące funkcje:
Powyższe bardzo korzystne skonfigurowanie przepływów w kotle to wydłużenie czasu przepalenia blach w komorze spalania oraz cicha praca wymiennika kotła.
7. Niezadawalający komfort cieplny ogrzewanych pomieszczeń.
Odczucie komfortu cieplnego przez różne osoby jest bardzo zrożnicowane, jednak w głównym stopniu zależy od zoptymalizowania sposobu ogrzewania pomieszczeń, a więc zapewnienia osobom przebywającym w danych ogrzewanych pomieszczeniach jednakowych porównywalnych warunków pracy danego układu centralnego ogrzewania.
W zależności czy ogrzewamy pomieszczenie ogrzewaniem konwekcyjnym lub promieniowym, należy na stałe zapewnić te określone sposoby ogrzewania pomieszczeń.
Przyjmuje się, że ogrzewanie podłogowe i ścienne jest w 100% ogrzewaniem promieniowym. Natomiast ogrzewanie konwekcyjne można realizować poprzez nagrzewnicę i grzejniki konwektorowe.
Komfort cieplny w przybliżeniu jest uzyskiwany:
Biorąc powyższe pod uwagę, aby był zapewniony porównywalny komfort cieplny ogrzewanych pomieszczeń, w największym stopniu jest to zależne od stabilności pracy danego wybranego sposobu ogrzewania pomieszczeń (stale ciepłe grzejniki), w tym utrzymania stabilnej temperatury wewnętrznej.
W największym stopniu jest to istotne na grzejnikach panelowych i żeberkowych, gdzie w przypadku wyłączenia pompy obiegowej i wychłodzenia grzejników, powoduje to bardzo duże odczucie braku komfortu cieplnego.
Taki sam negatywny rezultat, brak komfortu cieplnego może mieć miejsce, gdy grzejniki panelowe i żeberkowe zaczynają nadmiernie grzać, co ma miejsce przy ogrzewaniu ilościowym (zmienny przepływ i stała temperatura).
Powyższe opisane bardzo niekorzystne zjawisko nieodpowiedniego komfortu cieplnego, jest całkowicie eliminowane przez kocioł wraz z HZP, co jest realizowane w następujący sposób:
Jest faktem, że do regulacji odpowiednich temperatur w poszczególnych pomieszczeniach służą nastawy na zaworach grzejników i zawory termostatyczne.
Jednocześnie bez dobrej automatycznej regulacji pogodowej są małe szanse na uzyskanie wymaganego komfortu cieplnego
8. W zależności od tego, kto dobiera rodzaj ogrzewania, moc grzejników oraz kotła względem powierzchni budynku i ogrzewanych pomieszczeń, występują potencjalne określone zagrożenia niewłaściwego doboru w/w urządzeń.
Należy również dokonać doboru rodzaju i mocy kotła, gdzie przewymiarowanie i niedowymiarowanie, może stwarzać określone problemy w jakości obsługi i eksploatacji kotła. W przypadku kotłów na paliwa stałe, kolosalne znaczenie ma jakość paliwa w postaci węgla czy miału.
W Polsce występuje 5 stref klimatycznych, od czego zależy dobór mocy grzejników i kotła. Innym istotnym czynnikiem są straty ciepła budynku i poszczególnych ogrzewanych pomieszczeń.
Kotły Taurus podajnikowe umożliwiają bezproblemową pracę w dużym zakresie mocy, gdzie moc znamionowa (zmienna), maksymalnie dopuszczalna może być o około 15 do 20% wyższa od mocy nominalnej, uwidocznionej na tabliczce znamionowej kotła. W przypadku występowania niskiego poboru mocy, kotły Taurus mogą pracować na bardzo obniżonej temperaturze znamionowej (patrz DTR).
Dodatkowo kotły Taurus wraz z HZP w tym zakresie pozwalają realizować nastepujące
funkcje:
Zadaniem Projektanta lub Instalatora jest, aby na etapie projektowania instalacji centralnego ogrzewania dokonać ustalenia odpowiednich parametrów obliczeniowych oraz doboru mocy grzejników i kotła.
Na podstawie założonego parametru obliczeniowego, można więc bez problemu dokonać wyboru z menu programatora kotła odpowiednich parametrów obliczeniowych dla danego układu grzewczego.
Jednocześnie każde odstępstwo od zasad projektowych w szczególności, gdy możemy mieć do czynienia z wychłodzonym budynkiem, stwarza określone większe problemy z doborem odpowiednich parametrów obliczeniowych.
Kotły Taurus z HZP są wprost idealnym rozwiązaniem możliwości zastosowania automatycznej regulacji pogodowej w każdych warunkach pracy kotła.
9. Brak efektywnych sposobów oszczędzania energii.
Wyżej opisane możliwości zapewnienia właściwego procesu spalania w kotle, prawidłowego skonfigurowania oprzyrządowania kotłowni, eksploatacji i nastaw kotła, daje największe efekty oszczędnościowe.
Zapewnienie prawidłowego procesu spalania w kotle oraz wysoka stała sprawność kotła jest podstawowym warunkiem właściwego odzysku ciepła ze spalanego paliwa.
Dalsze oszczędności są możliwe do uzyskania poprzez możliwość zapewnienia właściwego komfortu ogrzewanych pomieszczeń oraz możliwość zastosowania obniżeń okresowych.
Kocioł z HZP w tym zakresie pozwala realizować następujące funkcje:
W zależności więc od możliwości oszczędzania energi w nocy i w ciągu dnia (braku przebywania ludzi), można również realizować funkcję stałego obniżenia, np. przy wyjeździe, czy urlopie.
Po przyjeździe do domu z urlopu, istnieje możliwość przełączenia programatora kotła na stały tryb pracy komfort, co jest bardzo istotne, gdy chcemy szybko nagrzać mieszkanie czy budynek, lub gdy na jakiś czas potrzebujemy zmienić tryb pracy na stały komfort (bez potrzeby zmian nastaw).
Jest niepodważalne, że w zależności od rodzaju ogrzewania np. promieniowego, konwekcyjnego lub konwekcyjno-promieniowego, istnieje możliwość zmniejszenia strat ciepła ogrzewanych pomieszczeń (co wynika z różnicy temperatury wewnątrz i zewnątrz), co ma również wpływ na możliwość zaoszczędzenia energii.
10. Nieefektywne podgrzanie c.w.u., co często występuje, gdy źródłem ciepła jest niskotemperaturowy parametr z układu pracy kotła, lub układu grzewczego.
Niezależnie od powyższego produkcja c.w.u. powinna być możliwa również w przerwie sezonu grzewczego.
Aby wykluczyć tego rodzaju ewentualne problemy, kocioł wraz z HZP realizuje następujące właściwe funkcje:
W sytuacji gdy zależy nam bardziej na ochronie kotła, prawidłowym procesie spalania, właściwym komforcie cieplnym, niż na bardzo szybkim bieżącym podgrzewaniu c.w.u., z wielu przyczyn zalecamy, aby nie ustawiać priotytetu grzania c.w.u.. Ten priorytet jest tylko wtedy zasadny, gdy ze względu na małą pojemność bojlera i duże zużycie c.w.u., zależy nam na szybkim wytwarzaniu c.w.u.
Aby to jednak było racjonalne, bojler musi być wyposażony w odpowiednio duży wymiennik ciepła w stosunku do mocy kotła, gdyż w innym przypadku może dojść do zjawiska ograniczenia mocy kotła i nieradzenia sobie systemu z utrzymaniem większych parametrów pracy kotła i układu grzewczego.
11. Możliwość utworzenia odrębnego obwodu grzewczego, np. układu ogrzewania podłogowego.
Ze względu, że tego rodzaju układ grzewczy wymaga bardzo niskich parametrów obliczeniowych, gdzie bezwzględnie czynnik grzewczy nie może przekroczyć temperatury na zasilaniu +55 do +60°C, stwarza to określone problemy techniczno-montażowe i zagrożenia.
Aby wykluczyć tego rodzaju problemy, kocioł wraz z HZP realizuje następujące właściwe funkcje:
Należy zdać sobie sprawę, że jedynie ogrzewanie podłogowe wraz z regulacją pogodową, umożliwia uzyskanie najwyższego komfortu cieplnego ogrzewanych pomieszczeń.
Istotne jest również, aby nie przekraczać dopuszczalnej temperatury podłogi dla stałego przebywania ludzi +29°C. Jedynie posadzka w łazience może być podrzana do temperatury +32°C.
12. Każdy kocioł węglowy, w tym kocioł Taurus, ma wewnętrzne zabezpieczenie przed nadmiernym wzrostem temperatury czynnika powyżej +95°C.
W przypadku wystąpienia trudnych do przewidzenia przyczyn, może wystąpić taka sytuacja (co może wynikać ze złych nastaw podawania paliwa) i dla tych przypadków kotły Taurus z HZP mogą realizować następujące funkcje:
Kocioł Taurus z HZP ma za zadanie stworzenie układu grzewczego z regulacją pogodową dla ogrzewań średnio temperaturowych, nisko temperaturowych i bardzo nisko temperaturowych.
Jednocześnie 7 stopień obniżenia parametrów obliczeniowych z automatyczną krzywą grzania, ma bezpośrednią możliwość zasilania ogrzewania podłogowego.
W tym przypadku przed nadmiernym wzrostem temperatury pracy kotła można się częściowo zabezpieczyć, obniżając pracę kotła do stałej temperatury +70°C (na zasilaniu kotła). Poza tym w menu programatora, należy wyłączyć możliwość pełnego otwarcia zaworu trójdrogowego, co wykluczy możliwość wzrostu temperatury zasilania na obwodzie grzewczym powyżej +56°C.
